Диафрагменный измеритель критического течения ДИКТ

Предназначен для замера расхода газа при критическом истечении через диафрагму с выпуском газа в атмосферу
Нажимая на кнопку, вы даете согласие на обработку ваших персональных данных,
согласно политике конфиденциальности
01
02
Прямой производитель оборудования
Гарантируем качество нашей продукции
Диафрагменный измеритель критического течения ДИКТ
Сертифицированное оборудование
Разработка по чертежам заказчика
Гарантийное обслуживание
Доставка по РК и странам СНГ

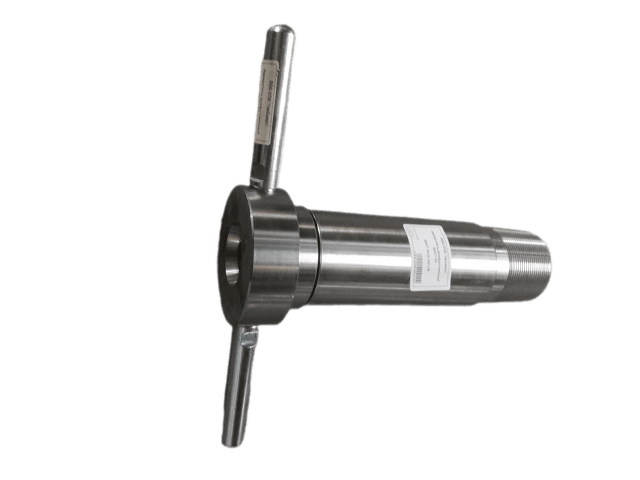

Диафрагменный измеритель критического течения ДИКТ-50 или ДИКТ-100 (прувер) предназначен для оценки давления в скважине и может быть интегрирован в комплексное оборудование на поверхности скважины.

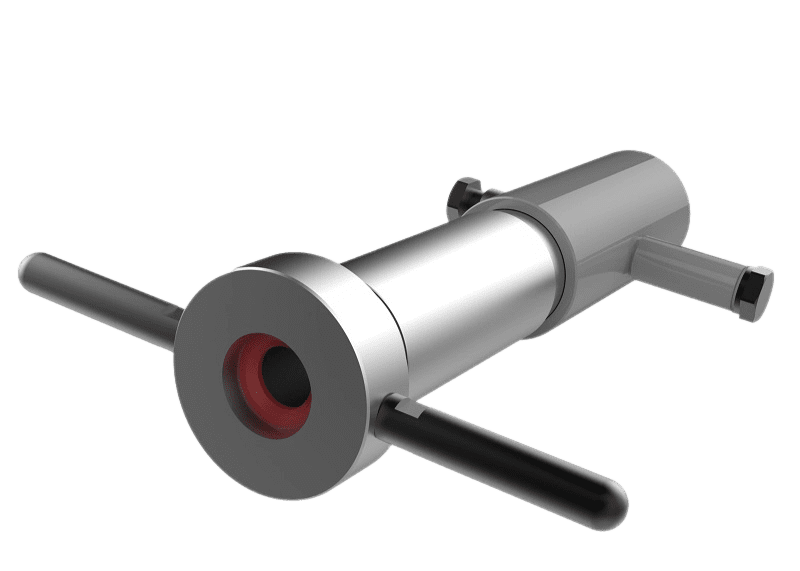

ДИКТ включает в себя корпус, с одной стороны которого расположена резьба НКТ гладкая ГОСТ 633-80, а с другой стороны – метрическая резьба с выемкой для диафрагмы, которая крепится и фиксируется гайкой с ручками. Конец корпуса может быть закручен в факельную линию или соединен с ней посредством штуцера.
В наборе ДИКТ имеется до 29 вариантов диафрагм с разными диаметрами отверстий (количество может быть изменено по запросу заказчика). В зависимости от расхода жидкости в скважине подбирается диафрагма с соответствующим отверстием.
Также ДИКТ комплектуется коллектором, который может быть присоединен непосредственно к ДИКТу или через патрубки НКТ-73 на необходимом расстоянии. Установка на коллектор устройств для измерения давления и температуры позволяет производить оценку показателей потока в проточной части ДИКТа.
Пробоотборник газовый
В прижимную гайку ДИКТ монтируют диафрагму с малым диаметром калиброванного отверстия. Далее открывают коренную задвижку, запускают скважину и ожидают установки стабильного состояния, когда давление и температура газа перед диафрагмой ДИКТа и в затрубном пространстве неизменны со временем. Полученные значения фиксируют в журнале исследований, после чего прекращают работу скважины, закрыв коренную задвижку.

Далее в ДИКТ монтируют диафрагму с большим диаметром калиброванного отверстия, ожидают установления стабильного состояния, снова фиксируют показания давления и температуры, после чего закрывают скважину. Эти операции повторяют 4, 6 или 9 раз, в зависимости от количества доступных диафрагм.

Для исследования скважины с помощью ДИКТ необходимо установить на конец факельной линии диафрагму, направленную к амбару ГФУ, и затянуть нужную диафрагму при помощи гайки.

Принцип работы

Технические характеристики
Варианты изготовление ДИКТ

Фотогалерея ДИКТ
