Герметизатор устьевой кабельный ЗУГ-4

Предназначен для герметизации устьевой камеры тросового шлюза и очистки кабеля от скважинной среды.

Нажимая на кнопку, вы даете согласие на обработку ваших персональных данных,
согласно политике конфиденциальности

01

02

Прямой производитель оборудования

Гарантируем качество нашей продукции

Сертифицированное оборудование

Разработка по чертежам заказчика

Гарантийное обслуживание

Доставка по РК и странам СНГ

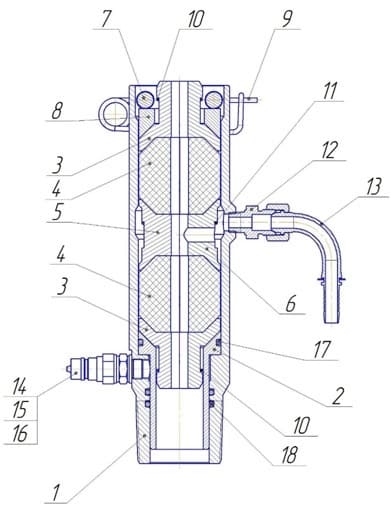

Система герметизации устьевого кабельного соединения ЗУГ-4 (см. рисунок 1) представляет собой гидроцилиндр с нарезанной резьбой НКТ 73 на корпусе 1 для герметичного крепления к устьевой камере.

Внутри корпуса 1 между средним 5 и крайним 3 сухарями находятся два эластичных уплотнителя 4.

Нижний сухарь 3 встроен в поршень 2, а верхний фиксируется скобой 7 через разрезное кольцо 8. Шплинт 9 предотвращает выпадение скобы.

Поршень 2 поднимается, сжимая уплотнители, которые деформируются, сжимают кабель и гарантируют герметичное соединение.

Средний сухарь 5 имеет полость слива благодаря радиальному каналу и проточке. В средней части корпуса есть отверстие для отвода жидкости из скважины, проходящий через нижний уплотнитель.

На уровне поршня в корпусе имеется коническое резьбовое отверстие для быстрого гидравлического соединения (в дальнейшем БРС). К БРС присоединяется масляная станция через рукав высокого давления.

Все внутренние части и уплотнители ЗУГ-4 являются сменными, и внутренний диаметр должен соответствовать диаметру используемого кабеля.

Материал уплотнителей должен быть устойчивым к воздействию жидкости из скважины.

Возможность замены уплотнителей ЗУГ-4 без демонтажа из устьевой камеры обеспечивает конструкция. Для этого скважина должна быть закрыта, а давление в устьевой камере сброшено.

Внутренний диаметр поршня ЗУГ-4 соответствует кабельному наконечнику типа НКБ-36, позволяющему менять прибор в устьевой камере без демонтажа.
При отрицательных температурах и сбросе управляющего давления, эластичность уплотнителей не гарантирует возврата поршня и освобождения кабеля. Для работы при низких температурах Герметизатор устьевой кабельный ЗУГ-4М оснащен пружинным узлом возврата поршня. Поршень 2 заменен на удлиненный. Возвратная пружина 18 установлена на поршне. Гайка 1 сжимает пружину 18. Узел возврата защищен кожухом 17. На кожухе есть нарезанные резьбы НКТ-73 для присоединения к устьевой камере и корпусу ЗУГ.

Дополнительно устройства герметизации устьевого кабеля могут быть дополнены масляной станцией управления и рукавами высокого давления диаметром 6мм (длиной от 6 до 36м).

Технические характеристики

ЗУГ-4 дает возможность заменять уплотнители без необходимости демонтажа из шлюзовой камеры лубрикатора. Для этого требуется закрыть скважину и сбросить давление в устьевой камере.

Особенность 1

Внутренний диаметр поршня ЗУГ-4 соответствует кабельному наконечнику типа НКБ-1-36 (НКБ-3-36), что дает возможность менять оборудование в устьевой камере без демонтажа.

Особенность 2

2

1

ЗУГ-4 является гидроуправляемым герметизатором контактного типа. Эластичные элементы гарантирует уплотнение кабеля по внешнему D, который сжимается поршнем с помощью гидравлического привода от масляной станции.

Особенность 3

3

Модификация герметизатора ЗУГ-4М укомплектована пружинным узлом возврата поршня, гарантирующим надежный возврат поршня в исходное состояние.
