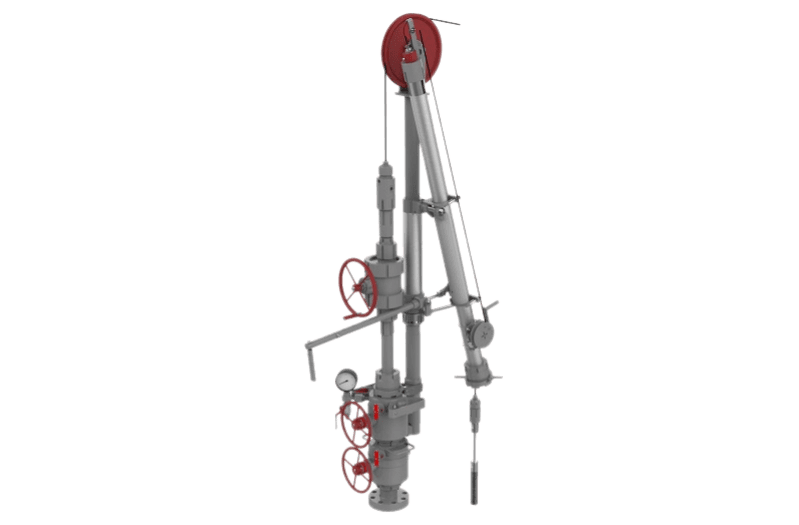

Установка лубрикаторная УЛГИС-Техно

Применяется для герметизации устья скважины при проведении СПО на геофизическом кабеле методом шлюзования.
Нажимая на кнопку, вы даете согласие на обработку ваших персональных данных,
согласно политике конфиденциальности
01
02
Прямой производитель оборудования
Гарантируем качество нашей продукции
Установка лубрикаторная УЛГИС-Техно
Сертифицированное оборудование
Разработка по чертежам заказчика
Гарантийное обслуживание
Доставка по РК и странам СНГ
Устройство УЛГИС-Техно разработано для операций со спуском или подъёмом глубинных геофизических приборов в скважину. Оно способно работать при давлении на устье до 35 МПа, позволяя проводить монтаж оборудования длиной любого размера сегментами без необходимости демонтировать скважину. Для работы с устройством достаточно двух человек и не требуется дополнительного подъемного оборудования, такого как вышка, мачта или кран. Продукт адаптирован для использования на фонтанирующих нефтедобывающих и нагнетательных скважинах, оснащённых фонтанной арматурой, а также в скважинах, где может возникать давление во время геофизических исследований или из-за других операций. Использование УЛГИС-Техно гарантирует точность данных, поскольку не нарушаются условия фонтанирования или закачки. Благодаря модульной конструкции, сборка оборудования выполняется вручную в течение 60 минут и не требует дополнительных бригад. Максимальный вес отдельного блока составляет 40 кг, что облегчает его установку. Высота установки в оперативном состоянии достигает 1650 мм от верхнего фланца, что обеспечивает доступ к всех компонентам устройства.
Применение свинцовых утяжелителей, оснащенных специализированной головкой, гарантирует надежную изоляцию устья скважины в превенторном блоке. Достигается это путем плотного обхвата шейки головки груза, что создает герметичный барьер до момента соединения геофизического прибора с кабельным наконечником или последующим элементом оснастки. Для удобства манипуляций с оборудованием используется шлюзовая колонна, изготовленная из высокопрочного алюминиевого сплава. Интегрированная ручная лебедка с тросом, закрепленным на поворотно-подъемном механизме стойки, обеспечивает плавное и контролируемое перемещение геофизических приборов любой длины. При этом количество используемых утяжелителей варьируется в зависимости от показателей давления в скважине, что позволяет гибко адаптировать систему к конкретным условиям. Процесс заправки геофизических приборов с утяжелителями в шлюзовую камеру осуществляется при помощи все той же ручной лебедки и стального троса, надежно зафиксированных на поворотно-подъемном механизме. После того как прибор оказывается внутри шлюзовой камеры, его можно легко состыковать с уже спущенными сегментами оборудования и, используя описанный ранее принцип, осуществить контролируемый спуск всей конструкции в скважину.
Установка лубрикаторная
Технические характеристики
Технические особенности
  • 1
    Разбивка установки на несколько отдельных блоков, которые легко собираются в единую конструкцию непосредственно на фонтанной арматуре (максимальный вес каждого блока составляет не более 42 кг).
  • 2
    Применение свинцовых грузов, размещаемых над прибором, обеспечивает герметичность скважины на устье в блоке превенторном (путем зажатия стержня груза до присоединения прибора к кабельному наконечнику) и позволяет набирать требуемое количество грузов в зависимости от давления на устье.
  • 3
    Наличие механизма перемещения кабеля предотвращает повреждение его внешнего слоя, при этом тягловое усилие достигает до 60 кг, что эквивалентно весу четырех грузов. Это уменьшает число операций по шлюзованию и минимизирует утечки через сальник, вплоть до их полного исключения.
  • 4
    Использование временной (шлюзовой) колонки из алюминиевого сплава Д-16 с ручной лебедкой и сальником для проволоки, закреплённым в подъемно-поворотном механизме на стойке.
  • 5
    Установка на устье узла герметизации (сальника) проволоки или кабеля и присоединение его к геофизическому прибору, уже находящемуся в скважине под давлением.
  • 6
    Размещение "верхнего" каротажного блока (ролика) на стойке, надёжно установленной на превенторном блоке с использованием описанных выше концепций.
