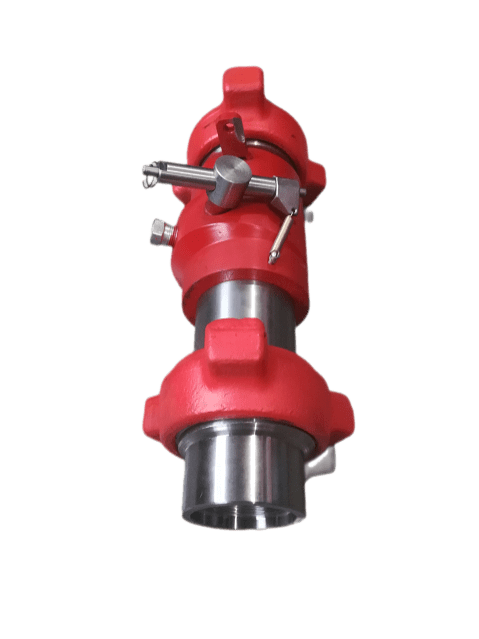

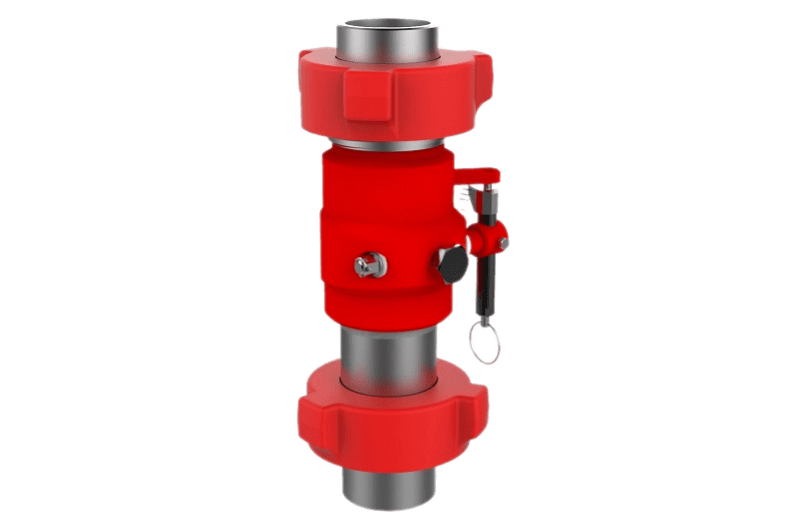

Ловильно-сигнальное устройство ЛСУ

Предотвращает потерю прибора или скребка в скважине при обрыве проволоки или кабеля после удара о сальниковое устройство лубрикатора и сигнализирует о прохождении приборов в приемную камеру лубрикатора

Нажимая на кнопку, вы даете согласие на обработку ваших персональных данных,
согласно политике конфиденциальности

01

02

Прямой производитель оборудования

Гарантируем качество нашей продукции

Сертифицированное оборудование

Разработка по чертежам заказчика

Гарантийное обслуживание

Доставка по РК и странам СНГ

Ловильно-сигнальное устройство (ЛСУ) - это аварийный инструмент, который защищает от потери оборудования или скребка в скважине при обрыва проволоки или кабеля, ударившегося о сальниковое устройство лубрикатора. Обычно ЛСУ монтируется на лубрикаторной установке над плашечным превентором и сообщает о прохождении оборудования в приемную камеру лубрикатора.

Ловушка ЛСУ содержит заслонку, внешне напоминающую "ласточкин хвост". Работник открывает заслонку вручную, чтобы спустить на исследуемую глубину приборы или скребок. После прохождения оборудования через ловушку, работник снова закрывает заслонку, которая благодаря пружине автоматически возвращается в закрытое положение.

В "закрытом" положении кабель или проволока могут подниматься через ловушку. При касании кабельного наконечника или ропсокета нижней части заслонки, она открывается, позволяя приборам пройти. После прохождения приборов, заслонка снова закрывается автоматически и не дает им вернуться обратно.

Если геофизический кабель или проволока обрываются, приборы будут пойманы над заслонкой, защитив их от полета на забой.

Визуальный индикатор наружный, сообщающий о прохождении приборов через заслонку, служит предупреждением о том, что прибор находится в лубрикаторе. Заслонка, имеющая форму "ласточкиного хвоста", расположена поперек отверстия в ловушке и препятствует спуску приборов. Ее большой V-образный паз дает возможность перемещать проволоку или геофизический кабель с меньшим контактом, когда заслонка закрыта. Корпус ловушки также предоставляет возможность для установки манометра или трехходового вентиля.
