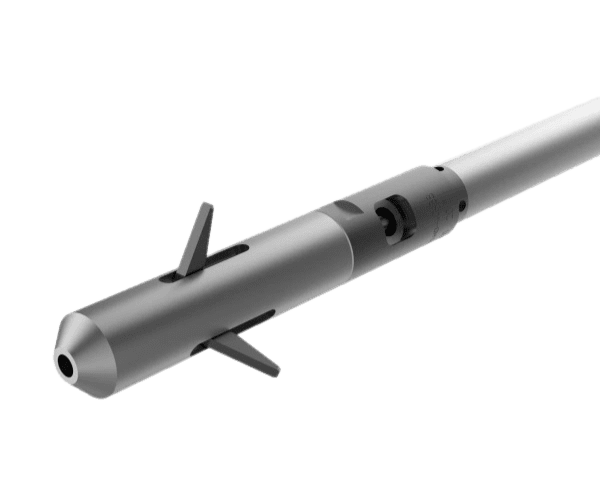

Пробоотборник глубинный ПГП-Техно

Предназначен для отбора, хранения и транспортировки пластовой жидкости.
Нажимая на кнопку, вы даете согласие на обработку ваших персональных данных,
согласно политике конфиденциальности
01
02
Прямой производитель оборудования
Гарантируем качество нашей продукции
Пробоотборник глубинный ПГП-Техно
Сертифицированное оборудование
Разработка по чертежам заказчика
Гарантийное обслуживание
Доставка по РК и странам СНГ
Глубинный проточный пробоотборник ПГП-Техно спроектирован для извлечения образцов жидкостей из скважин в условиях одновременной фиксации показателей давления и температуры на момент взятия образца. Это устройство активно используется в ходе гидродинамических исследований по стволу скважины. Внедрение пробоотборника осуществляется в скважинах, оснащённых лифтовыми и насосно-компрессорными трубами с внутренним диаметром между 59 и 62 мм (НКТ-73 ГОСТ 633-80), действующими при давлении не более 100 МПа и температуре до 150С.

Конструкция этого оборудования включает в себя камеру для сбора проб, оснащённую двухклапанным запорным устройством, а также реле стыкового типа. Для дальнейшей трансляции образца в аналитическое оборудование пробоотборник дополнительно комплектуется разрядными головками. Запорный механизм отличается проходным сечением для жидкости в 105 мм2 и выше, что содействует эффективной фильтрации скважинной жидкости и повышает качество получаемого образца. Реле стыковое обеспечивает точное и надёжное активирование запорного механизма пробоотборника при перемещении устройства к ближайшему муфтовому соединению насосно-компрессорной трубы.

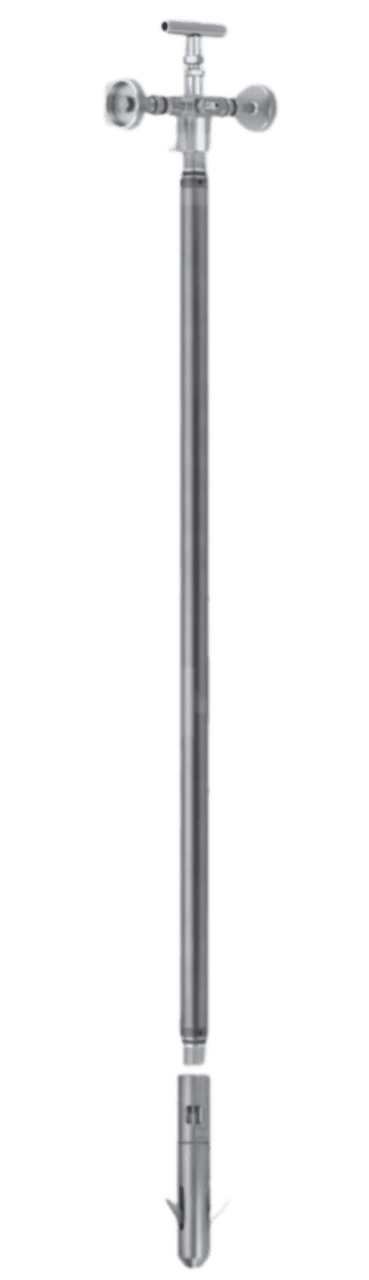

Пробоотборник газовый
Технические характеристики
  1. Камера для отбора пробы - 3 шт.
  2. Реле стыковое - 1 шт.
  3. Разрядная головка - 2 шт.
  4. Наконечник под проволоку - 1 шт.
  5. ЗИП и инструменты - 1 комплект.
  6. Паспорт, руководство по эксплуатации и акт опрессовки - 1 комплект

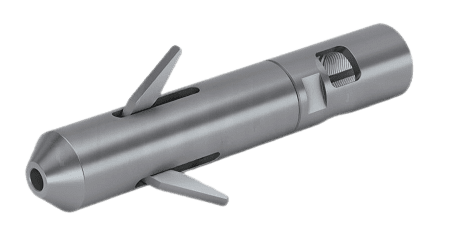

Комплектация УПЛР
Комплектация
Прекратите спуск, когда устройство достигнет заданной глубины.
Опустите пробоотборник в активированном состоянии в колонну насосно-компрессорных труб до уровня, где будет производиться сбор пробы.
1
Дайте время на то, чтобы нефть, вошедшая в камеру устройства во время его спуска, была полностью заменена нефтью, текущей в скважину из залежи.
2

Порядок работы

В ходе подъема пробоотборника разница между давлением внутри него и внешним давлением увеличивается, что приводит к плотному прилеганию клапанов к их седлам, гарантируя таким образом герметичность собранной пробы.
После этого периода начните вытаскивать пробоотборник на поверхность. Во время подъема рычаги разрядной головки дотронутся до соединения ближайшей муфты трубопровода, что активирует реле соединения и рычаги укладываются, не мешая продолжению подъема прибора.
3
Спуск и подъем пробоотборника в скважине следует осуществлять со скоростью, не превышающей 30 м/мин (0,5 м/с или 1800 м/ч).
5
4
6
Конструкция аппарата для извлечения проб включает в себя специальную камеру, которая оборудована механизмом с двумя запорными клапанами и соединительным реле. Для получения необходимого образца аппарат опускают на заданную глубину, а затем поднимают до ближайшего муфтового соединения насосно-компрессорных труб. Когда активируется соединительное реле, происходит блокировка полученной пробы внутренней камере устройства. Затем этот образец транспортируют в лабораторное оборудование с использованием двух разрядных головок.
Принцип работы
