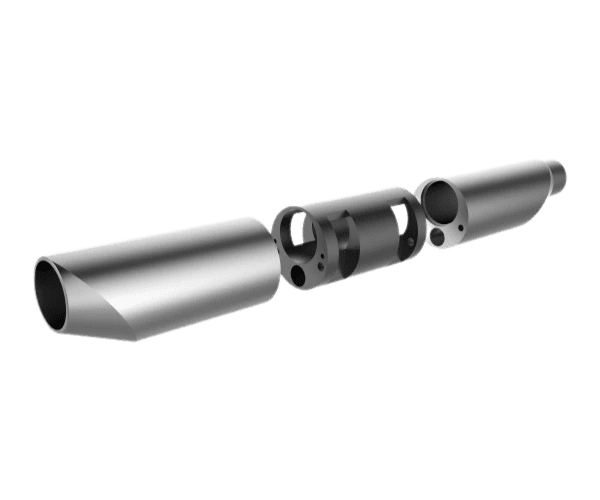

Контейнер для скважинных приборов КСП-Техно

Предназначен для крепления и удержания одного или двух автономных скважинных приборов в составе компоновки на НКТ.
Нажимая на кнопку, вы даете согласие на обработку ваших персональных данных,
согласно политике конфиденциальности
01
02
Прямой производитель оборудования
Гарантируем качество нашей продукции
Контейнер для скважинных приборов КСП-Техно
Сертифицированное оборудование
Разработка по чертежам заказчика
Гарантийное обслуживание
Доставка по РК и странам СНГ
Контейнер скважинных приборов КСП-Техно (известное также как «мандрель») разработан для размещения и спуска автономных скважинных приборов или датчиков (например, термометров) в качестве состава комплекса на НКТ во время выполнения геофизических и гидродинамических исследований. Эти исследования включают в себя мониторинг изменений давления и температуры. Данное устройство находит применение во время проверок пластов через трубы, а также при анализах скважин и контроле за закачкой воды. Устройство имеет форму цилиндра, состоящего из двух или трех секций, и оснащено отверстиями для НКТ. Его нижняя секция может быть оборудована внутренней или наружной резьбой НКТ согласно стандарту ГОСТ 633-80. Внутри корпуса находятся места для монтажа двух и более скважинных устройств. Размеры и возможности установки устройств варьируются в зависимости от модели обсадного устройства.

Скважинный контейнер КСП-ТЕХНО применяется тогда, когда необходим надежный контроль за давлением и температурой внутри скважины. Конструкция и характеристики данного контейнера подбираются индивидуально в соответствии с техническими условиями, предъявляемыми Заказчиком.
Контейнер для скважинных приборов
Технические характеристики

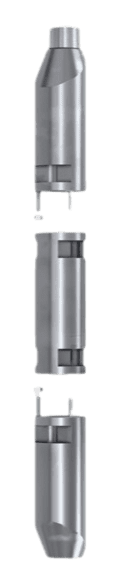

  1. Секция (муфта) нижняя
  2. Секция (муфта)
  3. Секция (муфта) верхняя
  4. Гайка М14
  5. Шайба
  6. Шпилька М14
  7. Паспорт
  8. Руководство по эксплуатации
Комплектация УПЛР
Комплектация
Верхний и центральный модули контейнера последовательно устанавливаются на трубу, соединяются и закрепляются при помощи фиксаторов.
Прибор для глубинного исследования укладывается в жёлоб нижней части емкости, после чего этот блок крепится на насосно-компрессорные трубы.
1
Все три части контейнера соединяются между собой и закрепляются через специальные отверстия для болтов.
2

Порядок работы

3
Контейнер для скважинных приборов КСП-Техно имеет вид цилиндрического корпуса, разделенного на три отсека. В верхней части нижнего отсека контейнера нарезана внутренняя гладкая присоединительная резьба НКТ 73 мм, ГОСТ 633-80. В нижнем конце нижнего отсека нарезана внутренняя гладкая присоединительная резьба НКТ 73 мм, ГОСТ 633-80.
Геофизический прибор монтируется в паз КСП. Для закрепления оборудования в контейнере необходимо выполнить следующие операции:
- монтировать на трубу НКТ верхний и средний отсек контейнера;
- монтировать на трубу НКТ нижний отсек контейнера;
- поставить прибор в паз нижней секции;
- состыковать и закрепить все 3 секции контейнера между собой шпильками через крепежные отверстия
Принцип работы
