Устройство автоматической подвески глубинных приборов УАПГП

Предназначено для зацепа глубинных автономных приборов в скважине на выбранной глубине с последующим извлечением
Нажимая на кнопку, вы даете согласие на обработку ваших персональных данных,
согласно политике конфиденциальности
01
02
Прямой производитель оборудования
Гарантируем качество нашей продукции
Устройство автоматической подвески глубинных приборов УАПГП
Сертифицированное оборудование
Разработка по чертежам заказчика
Гарантийное обслуживание
Доставка по РК и странам СНГ
В современной добыче и исследовании нефтяных и газовых скважин, особенно активно используется технология спуска различных измерительных и испытательных приборов на заданные глубины. Одним из ключевых устройств, применяемых для этого, является автоотцеп УПГП-73. Этот инструмент, рассчитанный на использование в скважинах с колонной НКТ по ГОСТ 633-80 диаметром 73 мм, обеспечивает надежный спуск и подъем автономных приборов, таких как манометры и глубинные геофизические приборы.

Автоотцеп УПГП-73 опускается на скребковой проволоке или геофизическом кабеле. После достижения прибором желаемой глубины наконечник, к которому он крепится, автоматически отсоединяется от автоотцепа, позволяя поднять проволоку на поверхность без прибора. Когда исследования завершены, используется цанговый захват, который спускается в скважину и обеспечивает захват автоотцепа с прибором для их извлечения из скважины.

Особенно эффективен этот метод в эксплуатационных, наблюдательных и нагнетательных скважинах, где необходимо точное позиционирование и возврат измерительного оборудования без риска застревания. Процесс облегчается наличием специальных сальниковых устройств в скважинных лубрикаторах, что минимизирует риск утечек и повреждения оборудования.

В целях увеличения эффективности и оптимизации работы в высокодебитных скважинах рекомендуется использование дополнительных грузов-утяжелителей, что улучшает стабильность и надежность спуска. Такое технологическое решение позволяет проводить широкий спектр гидродинамических и геофизических исследований в сложных условиях, предоставляя точные данные для анализа состояния скважин.
УАПГП

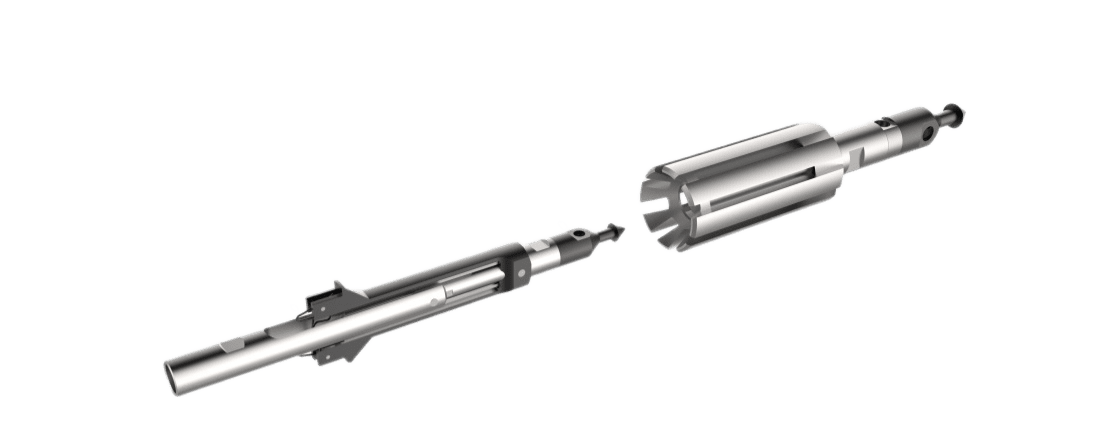

Схема УАПГП

Схема УАПГП
Ропсокет
Пружинные крючки
Цанговый ловитель
Ропсокет
Технические характеристики
  1. Якорь для закрепления глубинного прибора на скважине
  2. Вилка для удержания якоря до срабатывания
  3. Груз-утяжелитель
  4. Крепление проволоки/кабеля (кабельный наконечник)
  5. Ловитель цанговый для зацепа и извлечения якоря с прибором из скважины
  6. Расширитель с гайкой для извлечения якоря

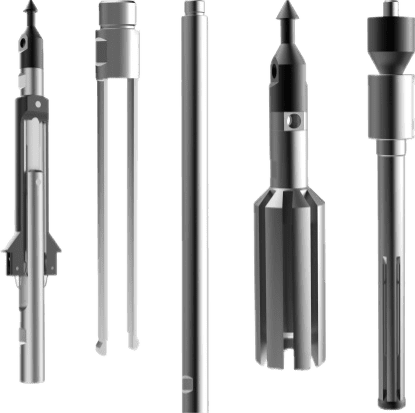

Комплектация устройства автоматической подвески глубинных приборов
Комплектация
Видео-презентация УАПГП

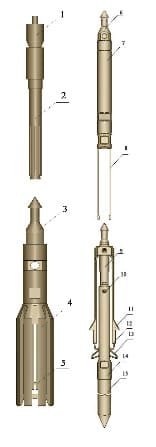

Глубинный прибор (15) (см. Рис.) присоединяется к держателю (14), свободно закреплённому с помощью оси (10) на переходнике (9). Переходник (9) имеет ловильную головку и обеспечивает подвеску держателя (14) на якоре (11). Якорь (11) представляет собой П-образную консоль с выступающими зубьями, выполненную из пружинной стали. На концах консоли имеются фрезерованные пазы, внутри которых на осях (12) находятся зеркально расположенные пружинные проволочные крючки (13), застегивающиеся на них. В отверстия на якоре (11) вставлена пружинная вилка (8) с выступающими зубьями, на которую навинчивается утяжелитель (7) и ропсокет (6).
УАПГП работает следующим образом: перед спуском в скважину консольные пружины якоря (11) сводятся вместе со вставленной в якорь вилкой (8) и фиксируются в этом положении застёгивающимися на осях (12) проволочными крючками (13). При этом зубья вилки упираются в торец переходника (9) и препятствуют извлечению вилки из якоря, обеспечивая тем самым удержание всего устройства на вилке, к которой присоединена головка с проволокой. Поперечные габариты пружинного якоря (11) в сжатом состоянии обеспечивают беспрепятственный спуск всей сборки в НКТ. Пружинные проволочные крючки (13), скользя по внутренней поверхности труб, центрируют УАПГП внутри колонны НКТ.
Для срабатывания якоря, спуск УАПГП прекращают на заданной глубине и начинают подъём. При этом проволочные крючки (13), дойдя до соединения 2-х труб НКТ, упираются в кольцевую шейку (освобождение при скручивании 2-х резьб) на внутренней поверхности муфты НКТ и сдёргиваются с удерживающих осей (12). Пружинные консоли якоря (11) распрямляются и, расположенные на их наружных поверхностях зубья попадают в кольцевую канавку муфты. Пружинная вилка (8), в свою очередь, тоже распрямляется и выполненные на ней зубцы, выходят из зацепления с торцевыми гранями переходника (9).
При дальнейшем натяжении вверх, пружинная вилка (8) выходит из якоря (11) и поднимается на проволоке из скважины.
При отстыковке пружинной вилки (8), на верхнем торце якоря обнажается выполненная на переходнике ловильная головка. Для извлечения УАПГП с глубинным прибором из скважины используется цанговый ловитель (см. Рис.), состоящий из корпуса (4), вставленного в него цангового захвата и ропсокет (3).
Принцип действия УАПГП
Принцип действия
