Устройство проведения ловильных работ (овершот)

УПЛР предназначен для проведения аварийных работ по извлечению потерянных глубинных приборов, скребков или оборванной проволоки, кабеля из колонны НКТ.
Нажимая на кнопку, вы даете согласие на обработку ваших персональных данных,
согласно политике конфиденциальности
01
02
Прямой производитель оборудования
Гарантируем качество нашей продукции
Наконечник кабельный НКБ
Сертифицированное оборудование
Разработка по чертежам заказчика
Гарантийное обслуживание
Доставка по РК и странам СНГ

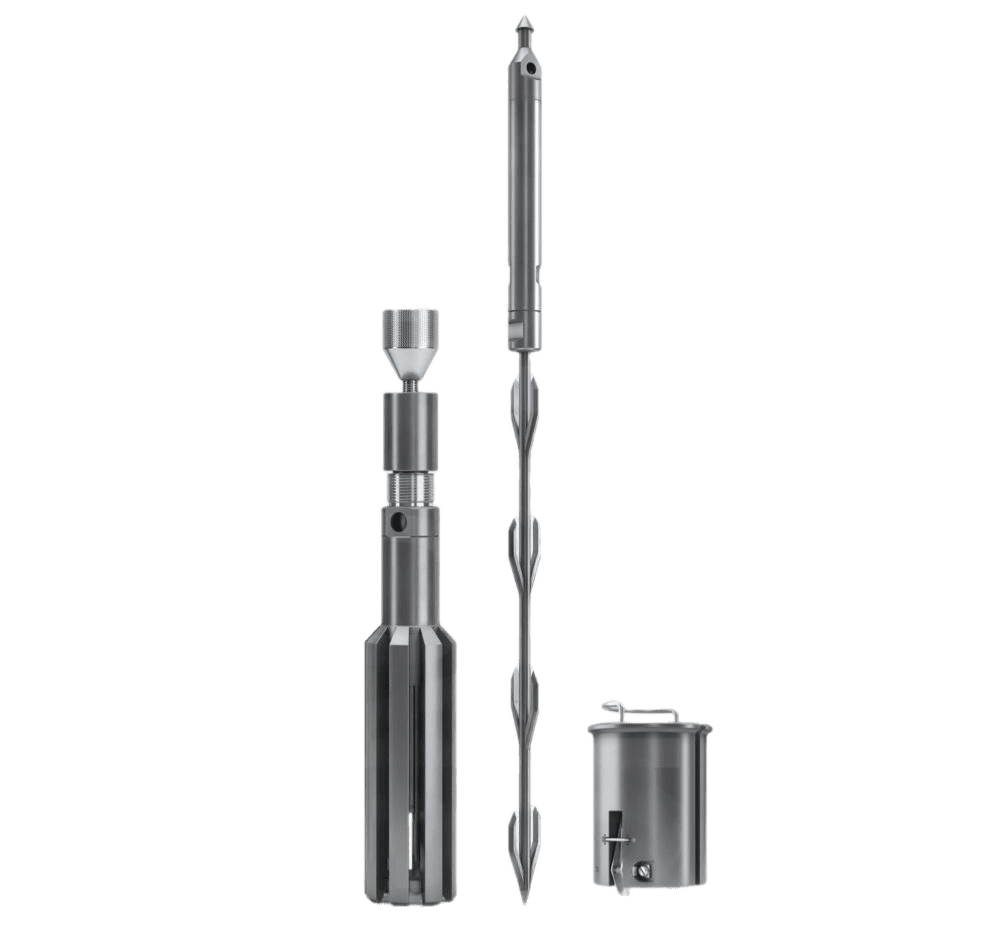

Устройство УПЛР эффективно используется для проведения аварийных ловильных работ в скважинах. Данное устройство включает в себя цанговый ловитель и ловитель "Ерш", которые предназначены для захвата и извлечения различных объектов из колонны НКТ. Цанговый ловитель обладает способностью фиксировать и поднимать утерянные приборы или скребки за помощью стандартного ропсокета, что особенно важно при наличии противополетного кольца на глубине 1000 метров.

Ловитель "Ерш", с другой стороны, предназначен для захвата канатной проволоки или геофизического кабеля при обрывах, взаимодействуя с объектами посредством крючьев. Вариативность конструкции устройства позволяет адаптировать его для использования в колоннах различных размеров, включая НКТ 60, 73 и 89 в зависимости от требований операции. Такая комплексная система ловильных устройств обеспечивает высокую эффективность и надежность при проведении спасательных и восстановительных работ в скважинах.
Пробоотборник газовый
Технические характеристики

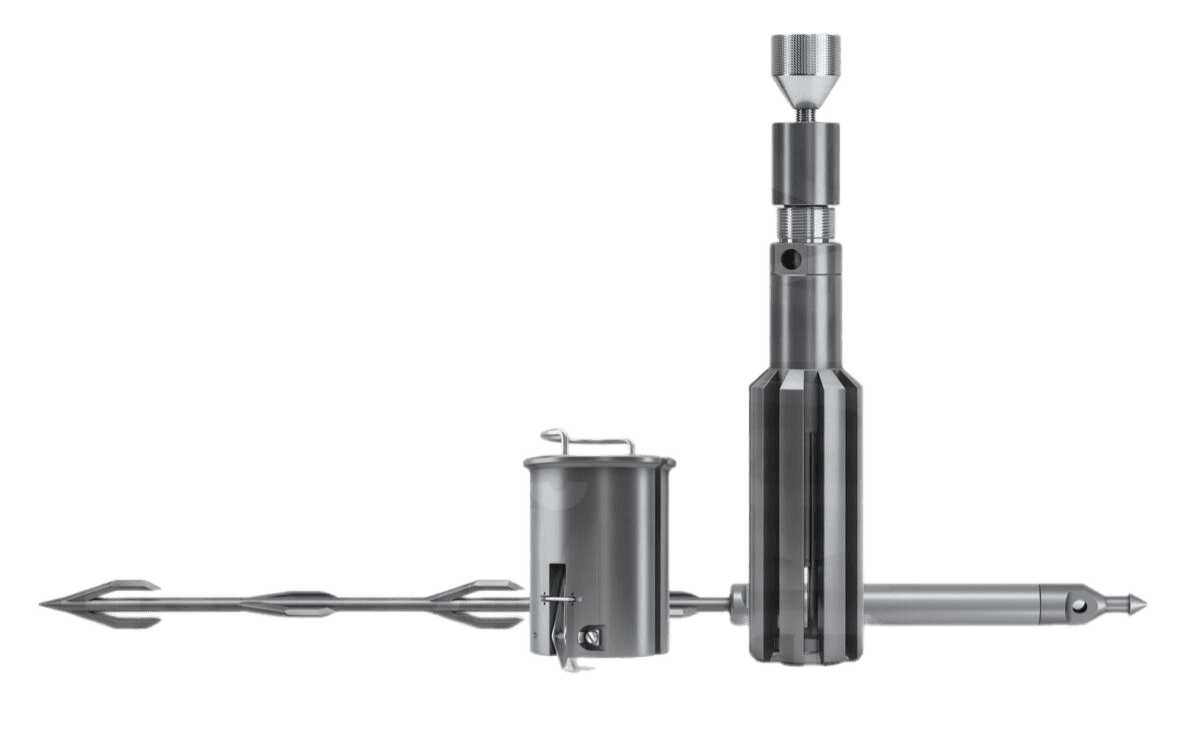

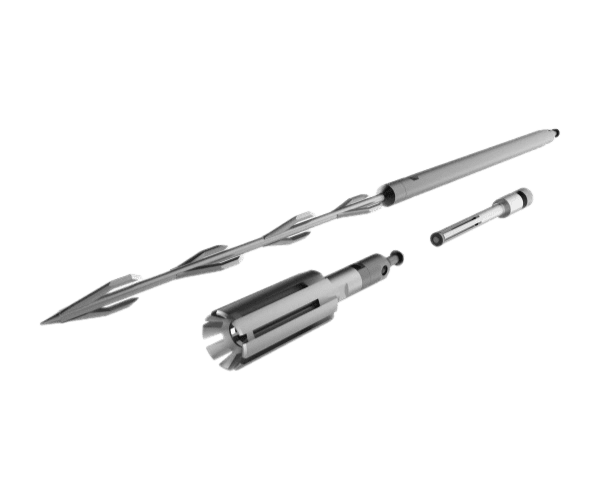

  1. Цанговый ловитель (необходимо согласование диаметра колонны НКТ)
  2. Расширитель (экстрактор) для цангового ловителя
  3. Ерш-ловитель
  4. Груз-утяжелитель
  5. Ропсокет для крепления проволоки (по заявке Заказчика - кабельный наконечник)
  6. Вертлюг (по согласованию)
  7. Ловитель устьевой
  8. Упаковочный ящик
  9. Паспорт
  10. Руководство по эксплуатации
Комплектация УПЛР
Комплектация
Цанговая ловушка предназначена для надёжного захвата инструментов с наконечниками диаметром 20 мм и оптимизирована для использования в нефтепроводных трубах диаметрами 60, 73, или 89. Для фиксации кабельного наконечника типа УПЛР используется специальная модель цанговой ловушки.
Особенность 1
Устройство "Ерш" защищает от возможного заедания инструмента в соединительной муфте НКТ в процессе его извлечения и способно поддерживать сборку из инструмента и провода (кабеля) с общим весом свыше 100 кг.
Особенность 2
2
1

Технические особенности

Высвобождение устройства из цанговой ловушки производится с использованием входящего в комплект расширителя (экстрактора), что облегчает обслуживание.
Особенность 3
3
Использование превентора плашечного типа ПР-Техно позволяет выполнять ловильные операции без необходимости останавливать работу центробежного насоса, что значительно упрощает процедуры обслуживания.
Особенность 4
4
Для того чтобы гарантировать безопасное проведение операций в скважинах, размеры цангового ловителя должны точно соответствовать диаметру экстренной колонны. Устройство ерша-ловителя разработано таким образом, что предотвращает возможное заедание у соединительных муфт НКТ во время извлечения, обеспечивая плавное перемещение прибора через соединения трубопровода. Для извлечения оборудования из цангового ловителя используется специальный расширитель (экстрактор), включенный в комплект поставки. Рекомендуется установление превентора на устьевой арматуре скважины над лубрикатором для возможности продолжения работ без остановки центробежного насоса.

Цанговый ловитель, являющийся частью комплекта устройства, предназначен для извлечения потерянных инструментов или скребков, которые подвешиваются на стандартный проволочный ропсокет (по типу колокольчика), включая использование антиобратного кольца, рекомендованного к установке на глубине 1000 метров. Когда ерш-ловитель спускается в колонну и поднимается обратно, его крючья зацепляют оставшийся обрыв проволоки или геофизический кабель, тем самым обеспечивая его успешное извлечение. Устройство может быть изготовлено под различные размеры НКТ, такие как 60, 73 и 89 мм.
Принцип работы
