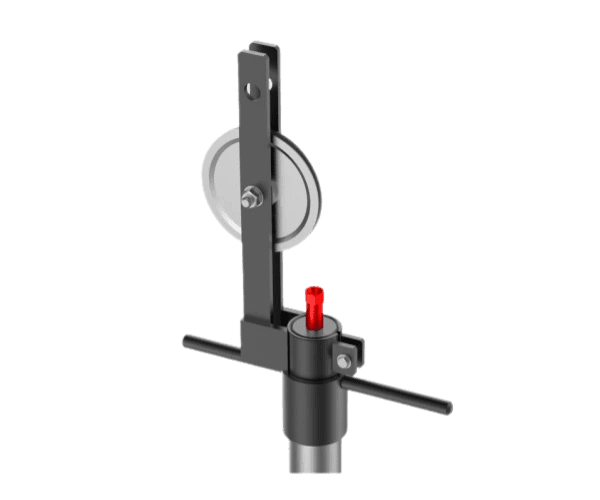

Лубрикатор скважинный устьевой

Лубрикатор применяется для герметизации устья скважины в ходе проведения спуско-подъемных операций.
Нажимая на кнопку, вы даете согласие на обработку ваших персональных данных,
согласно политике конфиденциальности
01
02
Прямой производитель оборудования
Гарантируем качество нашей продукции
Лубрикатор скважинный устьевой
Сертифицированное оборудование
Разработка по чертежам заказчика
Гарантийное обслуживание
Доставка по РК и странам СНГ
Лубрикатор устьевой скважинный типа Л65 применяется для уплотнения устья скважины во время СПО с оборудованием и инструментами, работающими на давлениях 14, 21, и 35 Мпа. Применяется при таких операциях, как геофизические и гидродинамические исследования, а также при свабировании и капитальном ремонте нефтегазоконденсатных скважин.

Лубрикатор Л65 состоит из шлюзовой камеры, компонентов для уплотнения проволоки или кабеля, крана для стравливания избыточного давления и фланца для монтажа к фонтанной арматуре. Управление уплотнительным элементом может быть осуществлено вручную или с помощью гидравлической установки.

Скважинные инструменты фиксируются через специальное соединение (ропсокет) и вводятся в шлюзовую камеру лубрикатора, где затем осуществляется обжим уплотняющего узла. Для улучшения уплотнения рекомендуется использовать превентор в составе лубрикаторной установки.

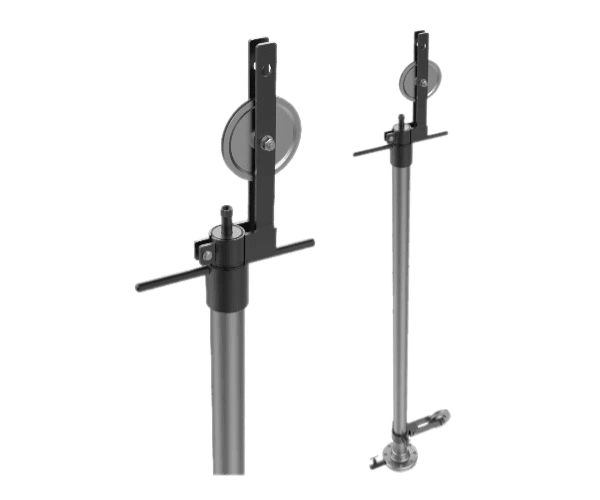

Лубрикатор скважинный устьевой заказать
Виды лубрикаторов Л65
Лубрикатор скважинный устьевой рассчитанный на рабочее давление в 14 МПа
Л-65-14

Л-65-14

Лубрикатор скважинный устьевой рассчитанный на рабочее давление в 21 МПа
Лубрикатор скважинный устьевой рассчитанный на рабочее давление в 35 МПа

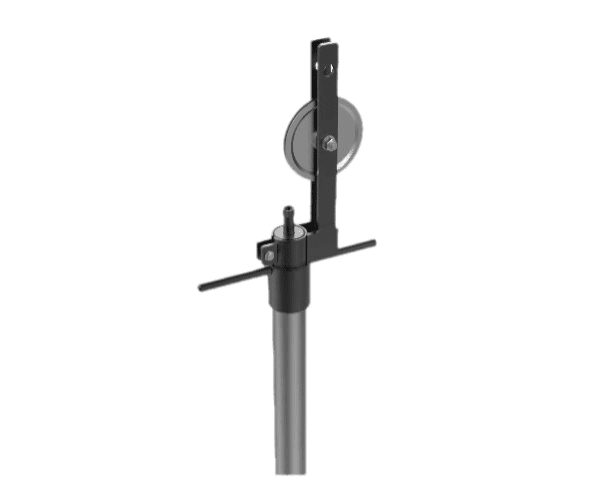

Л-65-35

Л-65-35

Л-65-21

Л-65-21

Лубрикатор представляет собой комплексное устройство, включающее в себя шлюзовую камеру и стыковочный фланец. На фланце имеется специальное отверстие с резьбой для установки манометра и крана давления. На шлюзовой камере закреплен кронштейн с роликом, а в верхней части камеры расположены ролик и узел герметизации для проволоки или кабеля.
Для монтажа лубрикатора необходимо установить его на устьевой арматуре, после чего ввести геофизический прибор с помощью проволоки или кабеля, соединенного с геофизическим подъемником. После введения прибора осуществляется уплотнение входа в лубрикатор путем сборки узла герметизации и затяжки прижимной гайки.

Конструкция

Монтаж

Особенности лубрикатора

Совместное использование лубрикатора устьевого Л-65 с превентором позволяет получить качественную герметизацию.
Геофизические приборы поднимаются до корпуса лубрикатора, затем задвижка закрывается и давление стравливается при помощи крана. Далее прибор достается через открытое сальниковое устройство.

Герметизация

Подъем приборов
Технические характеристики
Комплектация
Комплектация устьевого лубрикатора
Комплектация лубрикатора скважинного устьевого.
  1. Приемная камера
  2. Сальниковая головка с сальниковым уплотнением
  3. Вентиль-кран манометрический
  4. Фланец универсальный
  5. Верхний и нижний ролик лубрикатора
  6. Разделитель сред лубрикатора
  7. Манометр
  8. Превентор плашечный
  9. Паспорт, акт опрессовки, декларация ТР ТС
